ฮีตเตอร์หลอดแก้ว คือ อะไร?

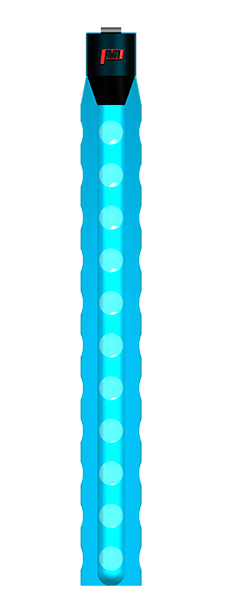

          ฮีตเตอร์หลอดแก้ว (Quartz heater) คือ อุปกรณ์ให้ความร้อนกับ ของเหลวและสารเคมีที่นิยมใช้ในอุตสาหกรรม ใช้กับสารเคมีที่ฤทธิ์เป็นกรด ประกอบด้วยขดลวดความร้อนภายในหลอดแก้ว สวมทับด้วยปลอกพีวีซีสำหรับกันกระแทก

          ฮีตเตอร์หลอดแก้ว (Quartz heater) มีชื่อเรียกอีกอย่างว่า ฮีตเตอร์แท่งแก้ว หรือ ฮีตเตอร์จุ่ม (Quartz immersion heater) นิยมใช้ในหลากหลายอุตสาหกรรม โดยส่วนใหญ่ คือ อุตสาหกรรมชุบเคลือบผิวโลหะ ชุบเคลือบผิวพลาสติก เพื่อเพิ่มความสวยงามและความแข็งแรง

          ตัวอย่างการใช้งาน เช่น การให้ความร้อนแก่กรดเคมีกัดเงาในกระบวนการชุบอโนไดซ์อลูมิเนียม การให้ความร้อนในกระบวนการชุบแบบไม่ใช้ไฟฟ้า (Electroless plating) และการชุบเคลือบผิวโครเมี่ยม (Chrome plating)

          การเลือกใช้งานเพื่อให้เกิดประสิทธิภาพสูงสุด ควรคำนึงถึงชนิดสารเคมี อุณหภูมิที่ใช้งาน ปริมาณสารเคมีที่ต้องการให้ความร้อน ระดับความลึกของบ่อหรือถังจุ่ม โดยจะอธิบายวิธีการเลือกใช้ทีละลำดับ

สารเคมีที่เหมาะสมกับฮีตเตอร์หลอดแก้ว (QUARTZ Heater)

  สารเคมี
Acetic AcidAcetic AnhydrideAcid SulfateAlcoriteAluminum Anodizing
Aluminum Bright DipAluminum ChlorideAluminum SulfateAmmonium ChlorideAmmonium Nitrate
Ammonium PersulfateAmmonium SulfateAmyl AcetateAnilineAnodizing (Aluminum)
ARP 28, 80ArsenicBarium ChlorideBenzoic AcidBlack Nickel
Bright NickelBurniteCadmium BlackCalcium HydroxideChloride
Chlorine/WetChromic AcetateChromic AnodizingChromic NickelChromium (No Fluorides)
Clear ChromateCobalt NickelCopper AcidCopper Bright AcidCopper Sulfate
Deoxidizer (Etching)Diversey 511, 514Electroless Tin (Acid)ElectropolishingFerric Chloride
Formic AcidFruit JuicesFuel OilGlycerine (Glycerol)Gold-Acid
Grey NickelHydrochloric AcidHydrogen PeroxideIndiumIridite (1, 2, 3, 4-C, 7, 8, 15)
Lactic AcidMagnesium NitrateManganese ChlorideMethane Sulfonic AcidMuriatic Acid
Nickel (Plating Solution)Nitric AcidNitric Hydrochloric AcidsNitric PhosphoricOleic Acid
Oxalic AcidParrafinPotassium HydrochloricPotassium HydroxidePotassium Nitrate
RhodiumRutheniumSea WaterSodium BisulfateSodium Nitrate
Sodium PersulfateStanostarStearic AcidSulfamate NickelSulfur
Sulfur PeroxideSulphamic AcidTin Plating (Acid)Trioxide (Pickle)Unichrome
WaterYellow DichromateZinc Ammonium Chloride
Quartz-heater

ส่วนประกอบของฮีตเตอร์หลอดแก้ว (Parts of quartz heater)

  1. ปลอกกันกระแทก ทำจากพอลิไวนิลด์คลอไรด์ (PVC) ซึ่งสามารถทนกรดและทนความร้อนได้ ใช้สำหรับป้องกันการกระแทกต่อฮีตเตอร์หลอดแก้วไม่ให้เกิดความเสียหาย
  2. หลอดแก้วควอตซ์ ป้องกันขดลวดความร้อนจากสารเคมี สามารถทนกรด ทนการกัดกร่อนและทนความร้อนได้ แต่เปราะแตกง่ายจากการกระแทก
  3. ไส้ฮีตเตอร์และขดลวดความร้อน ให้กำเนิดความร้อนและถ่ายเทความร้อนสู่ของเหลวและสารเคมีผ่านหลอดแก้ว
  4. ขั้วไฟฟ้าและจุดต่อสายไฟ ขั้วไฟฟ้าถูกซีลไว้อย่างแน่นหนาเพื่อป้องกันจัดต่อสายไฟจากความชื้น ซึ่งวัสดุของขั้วทำจากแบคคาไลท์ซึ่งทนต่อการกัดกร่อนของสารเคมีได้ดี

สเปคของฮีตเตอร์หลอดแก้ว (quartz heater specification)

ขนาดของฮีตเตอร์หลอดแก้ว
กำลังไฟฟ้า (POWER)แรงดันไฟฟ้า (VOLTAGE)เส้นผ่านศูนย์กลาง (DIAMETER)ความยาวทั้งตัว (LENGTH)ความยาวช่วงร้อน (HEAT ZONE)
1000W-3000W220V 1PHASE38mm.40mm.-80mm.25mm.-60mm.
1000W-3000W220V 3PHASE38mm.40mm.-80mm.25mm.-60mm.
1000W-3000W380V 3PHASE38mm.60mm.-80mm.40mm.-60mm.

หากท่านต้องการให้เราช่วยเหลือ

ยินดีให้คำปรึกษาจากผู้เชี่ยวชาญ ไม่เสียค่าใช้จ่าย

ข้อมูลประกอบการตัดสินใจเลือกสเปค

01

เลือกใช้สารเคมีให้ถูกประเภท ดูรายชื่อสารเคมีที่ใช้ได้

02

คำนวณกำลังไฟฟ้าจากข้อมูล ดังนี้ ปริมาณสารเคมีที่ใช้ (จำนวนลิตร) , อุณหภูมิที่ต้องการ (องศาเซลเซียส) ดูเพิ่มเติมการคำนวณกำลังไฟฟ้า

03

เลือกใช้แรงดันไฟฟ้าตามระบบไฟฟ้าของโรงงาน 220V หรือ 380V

04

เลือกขนาดความยาวและช่วงร้อน (Hotzone) ตามรูปแบบหน้างานของถังสารเคมี

ข้อควรระวังในการใช้งาน

คำถามที่พบบ่อย

หากท่านต้องการให้เราช่วยเหลือ

ยินดีให้คำปรึกษาจากผู้เชี่ยวชาญ ไม่เสียค่าใช้จ่าย

ฮีตเตอร์หลอดแก้วแบบจุ่มสำหรับการชุบด้วยไฟฟ้า

          ฮีตเตอร์หลอดแก้วเป็นอุปกรณ์ที่ดีที่สุดสำหรับการชุบ ได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพมากกว่าการทำความร้อนด้วยวิธีอื่น มีข้อดีคือการให้ความร้อนได้เร็ว ขนาดเล็กติดตั้งง่าย ความน่าเชื่อถือสูง และบำรุงรักษาง่าย          ฮีตเตอร์หลอดแก้วใช้ในการชุบด้วยไฟฟ้าและการชุบแบบไม่ใช้ไฟฟ้า ซึ่งประโยชน์หลักของการฮีตเตอร์แก้วคือสารละลายได้รับความร้อนอย่างสม่ำเสมอ โดยไม่มีจุดร้อนหรือเย็น ซึ่งช่วยลดโอกาสที่ฟองอากาศในสารละลาย อุณหภูมิที่สม่ำเสมอยังช่วยลดอัตราการกัดกร่อนของวัตถุโลหะที่แช่อยู่ในสารละลายอีกด้วย          อุณหภูมิที่ใช้กันทั่วไปสำหรับการชุบคือ 90-110 องศาเซลเซียส ฮีตเตอร์แท่งแก้วสามารถใช้เพื่อทำให้สารละลายเดือดในการชุบด้วยไฟฟ้า เหมาะสำหรับใช้ในอุตสาหกรรม หลอดแก้วแบบควอตซ์มีคุณสมบัติทนการกัดกร่อนของกรดได้ดีมาก เป็นตัวนำความร้อนที่ดีและสามารถทนต่ออุณหภูมิสูงได้

แนวทางการใช้ฮีตเตอร์หลอดแก้วสำหรับอุตสาหกรรมการชุบ

          Quartz Immersion Heater สำหรับอุตสาหกรรมการชุบด้วยไฟฟ้าใช้กันอย่างแพร่หลายในอุตสาหกรรมที่มีอุณหภูมิปฏิกิริยาเคมีสูงกว่า 90°C โดยมีช่วงทำความร้อนของสารละลายอยู่ในช่วง 50 ℃ ถึง 100 ℃          ฮีตเตอร์หลอดแก้วถูกใช้สำหรับให้ความร้อนต่อสารเคมีเพื่อให้เร่งปฏิกิริยาเคมีของโลหะที่ต้องการชุบซึ่งจะไปเกาะบนชิ้นงานที่ต้องการชุบได้ มันทำให้ไอออนของโลหะในสารละลายการชุบ “เอื้อ” มากขึ้นในการชุบบนพื้นผิวของชิ้นงานที่ต้องการชุบ ฮีตเตอร์หลอดแก้วยังสภาพอิเล็กโทรไลต์ เป็นกระบวนการในการเพิ่มค่าการนำไฟฟ้าของอิเล็กโทรไลต์ ซึ่งจะช่วยเพิ่มอัตราการชุบโลหะบนพื้นผิวของชิ้นงานที่กำลังชุบ

ฮีตเตอร์หลอดแก้ว

สำหรับชุบทองแดง

          กระบวนการชุบทองแดงถูกใช้ในหลายอุตสาหกรรมเพื่อเพิ่มชั้นการป้องกันและความยืดหยุ่นให้กับพื้นผิวโลหะ สามารถชุบบนพื้นผิวโลหะส่วนใหญ่ได้ วิธีการชุบทองแดงมีหลายประเภท ทั้งการชุบด้วยไฟฟ้าและการชุบแบบไม่ใช้ไฟฟ้า การชุบด้วยไฟฟ้าเป็นกระบวนการของการใช้ไฟฟ้าเพื่อทำให้ชั้นของทองแดงเกาะบนชิ้นงานโดยการส่งกระแสไฟฟ้าในสารละลายคอปเปอร์ฟลูออไรด์ ความหน้าของชั้นทองแดงจะถูกควบคุมโดยแรงดันไฟฟ้าและกระแสไฟฟ้า           ฮีตเตอร์หลอดแก้วสำหรับการชุบทองแดงใช้เพื่อทำให้สารละลายร้อนขึ้นจนถึงอุณหภูมิทำงาน กระบวนการชุบทองแดงนั้นซับซ้อนมากและมีหลายตัวแปรที่อาจส่งผลต่อคุณภาพของชิ้นงาน หนึ่งในตัวแปรเหล่านี้คืออุณหภูมิของสารเคมีระหว่างกระบวนการชุบ หากอุณหภูมิของต่ำเกินไป ทองแดงก็มีการเกาะติดชิ้นงานไม่ดี ในทางกลับกัน หากอุณหภูมิสูงเกินไป อาจมีความเสี่ยงที่จะเกิดการไหม้หรือทำให้ชิ้นส่วนและสารเคมีเสียหายได้ ดังนั้นจึงเป็นเรื่องสำคัญมากที่จะต้องควบคุมอุณหภูมิระหว่างกระบวนการชุบ

ฮีตเตอร์จุ่มควอตซ์

สำหรับชุบโครเมี่ยม

          กระบวนการชุบทองแดงถูกใช้ในหลายอุตสาหกรรมเพื่อเพิ่มชั้นการป้องกันและความยืดหยุ่นให้กับพื้นผิวโลหะ สามารถชุบบนพื้นผิวโลหะส่วนใหญ่ได้ วิธีการชุบทองแดงมีหลายประเภท ทั้งการชุบด้วยไฟฟ้าและการชุบแบบไม่ใช้ไฟฟ้า การชุบด้วยไฟฟ้าเป็นกระบวนการของการใช้ไฟฟ้าเพื่อทำให้ชั้นของทองแดงเกาะบนชิ้นงานโดยการส่งกระแสไฟฟ้าในสารละลายคอปเปอร์ฟลูออไรด์ ความหน้าของชั้นทองแดงจะถูกควบคุมโดยแรงดันไฟฟ้าและกระแสไฟฟ้า           ฮีตเตอร์หลอดแก้วสำหรับการชุบทองแดงใช้เพื่อทำให้สารละลายร้อนขึ้นจนถึงอุณหภูมิทำงาน กระบวนการชุบทองแดงนั้นซับซ้อนมากและมีหลายตัวแปรที่อาจส่งผลต่อคุณภาพของชิ้นงาน หนึ่งในตัวแปรเหล่านี้คืออุณหภูมิของสารเคมีระหว่างกระบวนการชุบ หากอุณหภูมิของต่ำเกินไป ทองแดงก็มีการเกาะติดชิ้นงานไม่ดี ในทางกลับกัน หากอุณหภูมิสูงเกินไป อาจมีความเสี่ยงที่จะเกิดการไหม้หรือทำให้ชิ้นส่วนและสารเคมีเสียหายได้ ดังนั้นจึงเป็นเรื่องสำคัญมากที่จะต้องควบคุมอุณหภูมิระหว่างกระบวนการชุบ

ฮีตเตอร์หลอดแก้ว

สำหรับอโนไดซ์

          กระบวนการอโนไดซ์ใช้สำหรับการผลิตชิ้นส่วนอลูมิเนียมและอลูมิเนียมอัลลอยด์ที่มีพื้นผิวแข็งมาก พื้นผิวรุพรุนบนชิ้นงานถูกสร้างโดยการส่งกระแสไฟฟ้าผ่านอิเล็กโทรไลต์ที่มีอลูมิเนียมหรือโลหะผสม ซึ่งเป็นขั้วแคโทด สารละลายอิเล็กโทรไลต์เป็นกรดและคงไว้ที่อุณหภูมิคงที่ (โดยปกติระหว่าง 60°C ถึง 80°C) เมื่อกระแสไฟฟ้าไหลผ่านอิเล็กโทรไลต์ ชิ้นส่วนอะลูมิเนียมหรืออะลูมิเนียมอัลลอยจะกลายเป็นอโนไดซ์ กระบวนการอโนไดซ์ทำให้เกิดชั้นผิวบาง แข็ง มีรูพรุนบนชิ้นส่วนอะลูมิเนียมหรือโลหะผสมอะลูมิเนียม          ฮีตเตอร์หลอดแก้วสำหรับอโนไดซ์ใช้เพื่อรักษาอุณหภูมิของอิเล็กโทรไลต์ในระหว่างกระบวนการอโนไดซ์ทั้งหมด ฮีตเตอร์หลอดแก้วมีขนาดกะทัดรัดและสามารถติดตั้งเหนือถังชุบได้ง่าย การติดตั้งเหนือถังช่วยให้ถ่ายเทความร้อนได้ดีขึ้น

ฮีตเตอร์หลอดแก้ว

สำหรับอโนไดซ์

          กระบวนการชุบโครเมี่ยมเป็นกระบวนการที่ใช้ปกป้องพื้นผิวโลหะจากการกัดกร่อนและการเกิดสนิม ขั้นแรกให้ทำความสะอาดโลหะ จากนั้นนำไปชุบในสารละลายโครเมี่ยม เพื่อสร้างชั้นโครเมียมตามความหนาที่ต้องการ          การปรับสภาพอิเล็กโทรไลต์และกระบวนการชุบโครเมียมเกิดขึ้นพร้อมกันในระหว่างการชุบโครเมียม ฮีตเตอร์หลอดแก้วสำหรับการชุบโครเมียมใช้ในถังเพื่อให้ความร้อนแก่สารละลายในถังให้มีอุณหภูมิคงที่ ซึ่งอุณหภูมิของกระบวนการชุบส่งผลต่อคุณภาพของชิ้นงานอย่างมาก

ฮีตเตอร์หลอดแก้ว

สำหรับชุบทอง

          การชุบทองเป็นกระบวนการที่ชั้นทองถูกนำไปชุบในพื้นผิวชิ้นงาน กระบวนการนี้มักใช้เพื่อปกป้องพื้นผิวและทำให้ชิ้นงานสวยงามยิ่งขึ้น          กระบวนการชุบทองคล้ายกับกระบวนการอโนไดซ์ ยกเว้นส่วนที่เป็นแอโนดในเซลล์ อิเล็กโทรไลต์ที่เป็นกรดจะถูกแทนที่ด้วยสารละลายที่มีเกลือทองคำ ชิ้นงานที่ต้องการชุบจะจุ่มลงในสารละลายแล้วกระแสไฟฟ้าจะไหลผ่านสารละลาย ไอออนของทองคำในสารละลายจะวิ่งไปเคลือบบนชั้น กระบวนการชุบด้วยไฟฟ้าต้องให้ความร้อนด้วยฮีตเตอร์หลอดแก้ว โดยใช้อุณหภูมิค่าคงที่ระหว่าง 80°C ถึง 90°C

ฮีตเตอร์หลอดแก้ว

สำหรับชุบเงิน

          การชุบเงินเป็นการเคลือบสีเงินบางๆ บนโลหะอื่นๆ การชุบเงินนิยมชุบกับชิ้นงานประเภทองแดง กระบวนการชุบเริ่มจากการชุบซิลเวอร์ไนเตรตบนพื้นผิวทองแดง ซึ่งอิเล็กโทรไลต์ที่เป็นสารละลายเกลือของเงิน ชิ้นงานจะถูกจุ่มลงในสารละลายซึ่งมีกระแสไฟฟ้าจะไหลผ่านสารละลาย ไอออนเงินในสารละลายจะจับบนผิวชิ้นงาน และสร้างชั้นผิวสีเงินขึ้น          ฮีตเตอร์หลอดแก้ว ที่ใช้สำหรับการชุบเงินทำจากแก้วควอตซ์ที่ทนต่อกรดและทนต่อความร้อน อุณหภูมิของกระบวนการชุบเงินจะคงที่ระหว่าง 80°C ถึง 90°C

ฮีตเตอร์หลอดแก้ว

สำหรับชุบนิกเกิล

          การชุบนิกเกิลเป็นกระบวนการของการใช้นิกเกิลเป็นการเคลือบป้องกันหรือตกแต่งบนชิ้นงาน ชิ้นงานจะจุ่มลงในอ่างนิกเกิล ซึ่งใช้เวลานานประมาณ 30 นาที ข้อดีอย่างหนึ่งของการชุบนิกเกิลคือทำให้ชิ้นงานมีความแข็งและทนทาน และลดการกัดกร่อน การชุบนิกเกิลเป็นกระบวนการที่เป็นมิตรต่อสิ่งแวดล้อม เนื่องจากใช้พลังงานน้อยกว่าและวัสดุที่เป็นอันตรายน้อยกว่า ข้อเสียของการใช้การชุบนิกเกิลคืออาจมีราคาแพงและใช้เวลานาน          ฮีตเตอร์หลอดแก้ว สำหรับการชุบนิกเกิลใช้สำหรับให้ความร้อนกับสารละลายชุบนิกเกิลในถังชุบ น้ำยาชุบในถังถูกทำให้ร้อนที่อุณหภูมิระหว่าง 80°C ถึง 90°C ซึ่งจะทำให้ไอออนของนิกเกิลในสารละลายรวมกับไอออนของโลหะเพื่อสร้างการเคลือบนิกเกิลป้องกันบนพื้นผิวของชิ้นส่วน

ข้อดีและข้อเสียของฮีตเตอร์หลอดแก้ว

ข้อดีของฮีตเตอร์แก้ว

  • ฮีตเตอร์หลอดแก้ว คือมีประสิทธิภาพมาก ใช้พลังงานน้อยกว่าการให้ความร้อนแบบอื่นเพื่อทำให้สารละลายมีอุณหภูมิที่ทำงานได้
  • ฮีตเตอร์หลอดแก้ว คือให้ความร้อนที่สม่ำเสมอ ป้องกันความไม่สม่ำเสมอของผิวชุบเนื่องจากความร้อนไม่ทั่วถึง โดยความร้อนจากฮีตเตอร์หลอดแก้ว จะถูกถ่ายเทอย่างสม่ำเสมอไปยังปริมาตรของสารละลายทั้งหมด ส่งผลให้มีการกระจายอุณหภูมิที่สม่ำเสมอมากขึ้นและอุณหภูมิสารละลายเท่ากันทุกจุด
  • ฮีตเตอร์หลอดแก้ว มีราคาไม่แพงมาก และการติดตั้งและการเปลี่ยนสามารถทำได้ง่ายโดยไม่จำเป็นต้องใช้ช่างเทคนิค
  • ฮีตเตอร์หลอดแก้ว สามารถให้ความร้อนอย่างรวดเร็วและมีประสิทธิภาพเท่ากันตลอดอายุการใช้งาน

ข้อเสียของฮีตเตอร์แก้ว

ข้อเสียของฮีตเตอร์หลอดแก้ว คือมีความเปราะบางมาก ต้องได้รับการจัดการด้วยความระมัดระวัง และสามารถเกิดการเสียหายได้หากเกิดการกระแทก

การบำรุงรักษาฮีตเตอร์หลอดแก้ว สำหรับการชุบด้วยไฟฟ้า

  1. ต้องรักษาระดับสารเคมี เพื่อให้ส่วนร้อนจมอยู่เสมอ ป้องกันความร้อนสูงเกินไป หากช่วงร้อนอยู่เหนือระดับสารเคมีจะทำให้เกิดการไหม้ของฮีตเตอร์ เกิดการระเบิดได้และเป็นอันตรายได้ ดังนั้นควรตรวจสอบให้แน่ใจว่าระดับน้ำคงที่อยู่เสมอ
  2. ทำความสะอาดฮีตเตอร์หลอดแก้ว ทุกครั้งหลังใช้งาน ตรวจสอบให้แน่ใจว่าไม่มีตะกรันเกาะบนหลอดแก้ว ซึ่งตระกันจะลดประสิทธิภาพการทำงานของฮีตเตอร์ หรือทำให้เกิดความเสียหายได้
  3. ควรทำความสะอาดอ่างชุบสารเคมีเป็นประจำและกำจัดตะกอนในสารละลายออกอย่างสม่ำเสมอ
  4. ควรตรวจสอบฮีตเตอร์หลอดแก้ว อย่างสม่ำเสมอเพื่อให้แน่ใจว่าไม่มีรอยแตกปรากฏหลอดแก้ว
